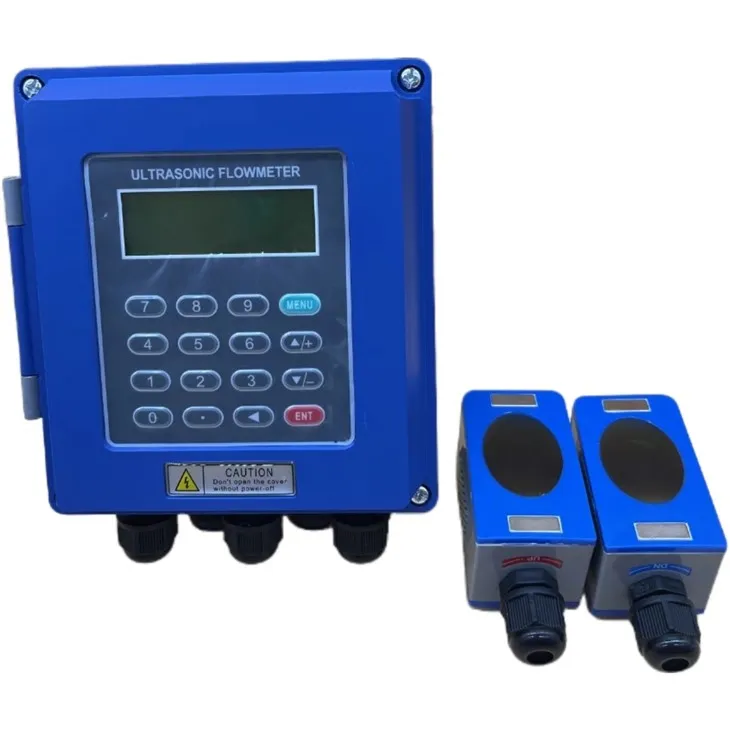

Opis izdelkov
Prenosni/ročni ultrazvočni merilniki pretoka (energijski števci) se uporabljajo za merjenje pretoka in toplote različnih enojnih in enakomernih tekočin, ki lahko izvajajo ultrazvočne valove .
Portable/handheld ultrasonic flow meters adopt non-contact measurement methods, with a large measurement range, no moving mechanical components, and are not affected by system pressure and harsh environments. They have been successfully applied in the measurement of water, pure water, seawater, sewage, chemical liquids, river water, fuel oil and other fluids. The upper limit temperature of the standard sensor is 110 º C . Če presega to temperaturo, se obrnite na proizvajalca ali dobavitelja .
Prenosni/ročni ultrazvočni merilniki energije se pogosto uporabljajo za merjenje porabe energije v panogah, kot so hladilnik, ogrevanje, toplotni izmenjevalci, hladilniki in kotli .
Delovno načelo
When an ultrasonic beam propagates in a liquid, the flow of the liquid will cause a slight change in propagation time, which is proportional to the flow velocity of the liquid. At zero flow rate, the time required for two sensors to emit and receive sound waves is exactly the same (the only technology that can actually measure zero flow rate). When liquid flows, the transmission time of sound waves in the Smer navzgor je večja kot v spodnjem smeri .
Tehnični parametri
|
Ime projekt |
Prenosni ultrazvočni merilnik toka (Merilnik energije) |
Ročni ultrazvočni merilnik pretoka (merilnik energije) |
Štiri gumb ročni ultrazvočni merilnik pretoka |
|
|
natančnost merjenja |
Pretok ± 1%, hitrost toplote ± 2% |
±1% |
||
|
Paleta kalibra |
15 mm ~ 6000 mm |
|||
|
Cevovodni material |
Jeklo, nerjavno jeklo, lito železo, PVC, baker, aluminij in vsi drugi gosti cevovodi imajo oblogo . |
|||
|
Merilni medij |
Voda, morska voda, industrijska odpadna voda, kislinska tekočina, alkohol, pivo, različna olja in druge enojne in enotne tekočine, ki lahko prenašajo ultrazvočne valove |
|||
|
spremljanje |
2x10 kitajski ali 2x20 Zahodni besedilni simbol LCD zaslon z osvetlitvijo ozadja, velikost vidnega polja: 85x19mm |
4x8 kitajska ali 4x16 zahodna pika matrica z osvetlitvijo LCD zaslon, velikosti pogleda: 71x39mm |
2x10 kitajski ali 2x20 Zahodni besedilni simbol LCD zaslon z osvetlitvijo ozadja, velikosti vidnega polja: 61x20mm |
|
|
Jezikovne vrste |
Kitajski, angleški, italijanski, francoski, portugalski, Türkiye, španščina |
|||
|
Ključ |
16+2 tipkovnice na dotik |
4+2 tipkovnice na dotik Podprite ključne operacije bližnjice |
||
|
komunikacijski vmesnik |
RS485 |
RS232 |
RS485 |
|
|
Komunikacijski protokol |
Modbus, M-BUS, Fuji Extension Protocol, preprost protokol merilnika vode, združljiv z drugimi protokoli proizvajalca, lahko prenosni ultrazvočni merilnik pretoka (Energy Meter) poljubno opremljen s protokolom Hart |
|||
|
Vnos izhodnega signala signala |
1 kanal izhoda 4-20 ma 1 oktober izhod 1 relejski izhod 3- Way 4-20 vhod 2- Merjenje temperature (merilnik energije) |
1 oktober izhod 2- Merjenje temperature (merilnik energije) |
-- |
|
|
zapis podatkov |
Termični tiskalnik Zunanja SD kartica z zmogljivostjo do 2G (neobvezno) |
Vgrajen v 32Mbit pomnilniku Vgrajena v SD kartico z zmogljivostjo do 2G (neobvezno) |
Zunanja SD kartica z zmogljivostjo do 2G |
|
|
električni vir |
Adapter |
Vhod: AC90 ~ 260V Izhod: DC15V Moč: 20W |
Vhod: AC90 ~ 260V Izhod: DC6V Moč: 6W |
|
|
Ponavadna baterija |
Vrsta: Ni MH Količina: 8 odsekov 1.2V Zmogljivost: 2000 mAh Čas polnjenja: 8 ur Delovni čas: več kot 20 ur Polnjenje z napajalnim adapterjem omogoča neprekinjeno merjenje |
Vrsta: Ni MH Količina: 3 odseki 1.2V Zmogljivost: 2000 mAh Čas polnjenja: 8 ur Delovni čas: več kot 12 ur Polnjenje z napajalnim adapterjem omogoča neprekinjeno merjenje |
||
|
značilno |
Inteligentno upravljanje polnjenja, indikacija stanja polnjenja, protizaposlitev proti zaščiti in prekomerno zaščito, odkrivanje baterij v realnem času in opomnik na preostali delovni čas |
|||
|
Material lupine |
45 # jeklena plošča |
Abs retardant plamena |
||
|
Zunanje dimenzije |
225 × 180 × 67 mm |
200 × 93 × 33 mm |
183 × 92 × 35 mm |
|
|
Teža gostitelja |
2,5kg |
390g |
375g |
|
